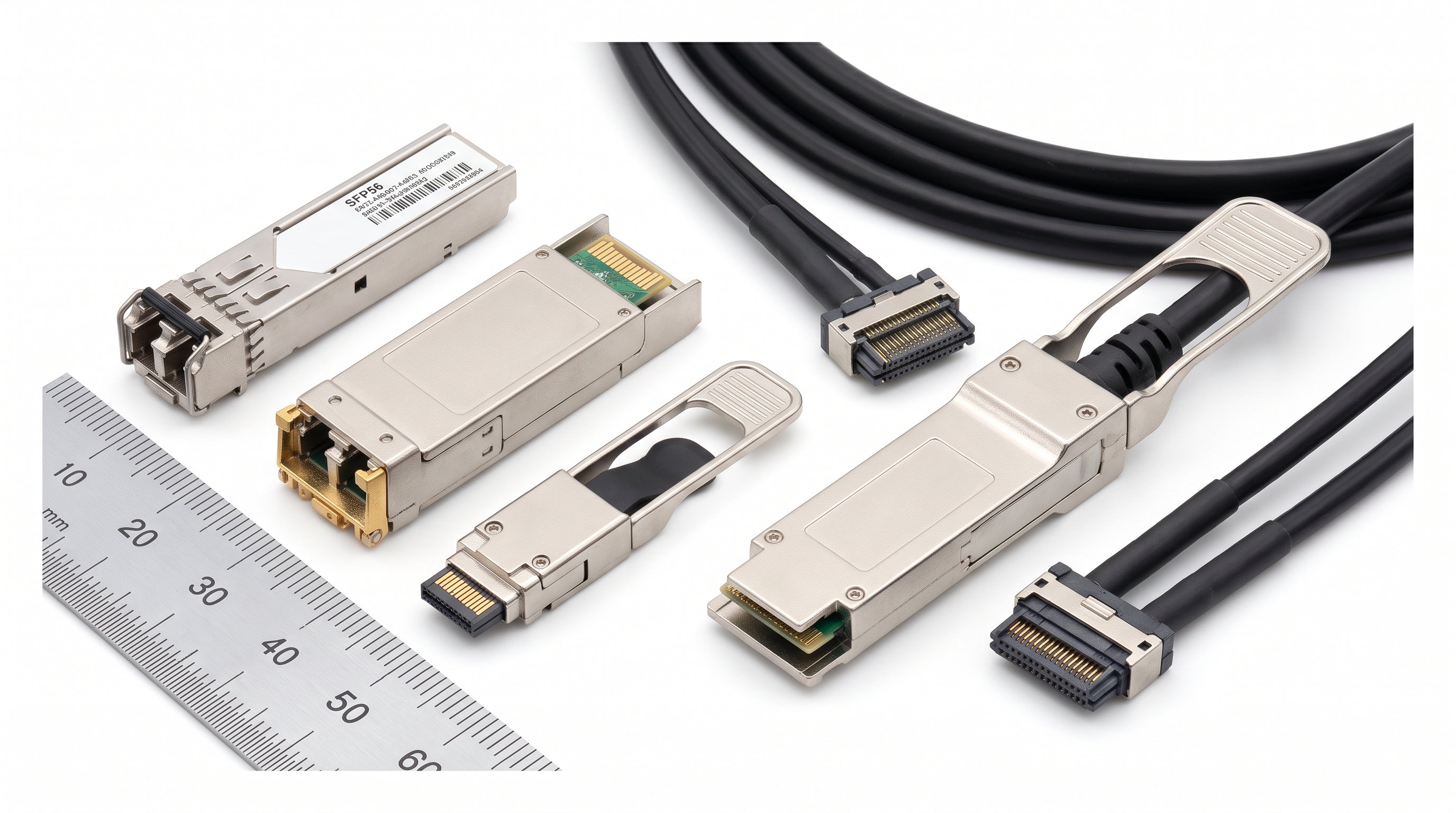

Pluggable Optical Module Connectors

400G/1.6T high-speed optical module connectors supporting the high-speed optical interconnect needs of data center and telecom networks.
Applications:Data center and telecom network high-speed optical interconnects
Reference specifications
Published by the original manufacturer and shown here for selection reference. Contact us to confirm the exact specification of the part we supply.
OSFP MSA module specification Rev 5.2 (April 17, 2025)
Source: OSFP MSA · Checked 2026-10-08- Variants
- OSFP (50G per lane) / OSFP800 (100G) / OSFP1600 (200G) · OSFP-RHS variants use a riding heatsink · OSFP and OSFP-RHS use the same connector but different cages, and are not compatible with each other
- Engagement force
- ≤ 40 N (55 N if the cage has a riding heatsink)
- Disengagement force
- ≤ 30 N (45 N with riding heatsink)
- Retention force
- ≥ 125 N
- Mating cycles
- Module ≥ 50 cycles · connector/cage ≥ 100 cycles
- Case temperature classes
- Standard 0–70 °C · Reduced 20–60 °C · Extended −5–85 °C · Industrial −40–85 °C
- Power supply
- +3.3 V on 4 VCC pins · OSFP / OSFP800: 2.5 A per pin, 10 A total (in excess of 30 W) · OSFP1600: 3.25 A per pin, 13 A total (in excess of 40 W)
- Power classes
- 8 classes: 1.5 W (class 1), 3.5 W, 7 W, 8 W, 10 W, 12 W, 14 W (class 7), >14 W (class 8) · low-power mode 2 W · Rev 5.2 raises the OSFP1600 maximum power from 33 W to 42.9 W
- Mating sequence
- Ground first, then power, then signal
Molex QSFP-DD connector system
Source: Molex · Checked 2026-10-08- Data rate
- 8 lanes, up to 28 Gbps NRZ or 56 Gbps PAM-4 per lane (up to 400 Gbps aggregate)
- Pitch
- 0.80 mm-pitch host connector designed for placement beneath the EMI cage
- Compatibility
- Identical mating interface as the QSFP+ connector · 112G PAM-4 / 800G products have a different PCB footprint but support backward compatibility with all MSA-compliant QSFP and QSFP-DD modules
- Density
- Same faceplate density as the 2×1 QSFP form factor · 256 differential pairs with 32 ports
- Standards
- Cable assemblies meet IEEE 802.3bj, InfiniBand EDR and SAS 3.0
- Variants
- Stacked integrated 2×1 connector and cage · 1×1 cage with SMT connector · nickel-plated heat sink
Original part numbers — Molex QSFP-DD / OSFP host connectors
Source: Molex · Checked 2026-10-09Original manufacturer part numbers, listed for reference only. These are not LTconnector part numbers; ask us whether we can supply a given number.
- 2147336000
- QSFP-DD surface mount connector, 76 circuits, 112 Gbps (PAM-4), 0.76 µm gold · 0.80 mm pitch · 0.5 A signal / 1.5 A power per contact · 100 cycles (status: Active)
- 2147334000
- Same 112 Gbps QSFP-DD connector (status: Obsolete; Molex lists 2147336000 as the replacement)
- 2027180100
- QSFP-DD surface mount connector, 76 circuits, 56 Gbps, 0.76 µm gold (status: Obsolete)
- 2139120022
- OSFP surface mount connector, 60 circuits, 112 Gbps (PAM-4), gold plated, 2.2 A max per contact, shielded, 100 cycles (status: Active)
Original part numbers — Molex QSFP-DD EMI cage assemblies (part list 0279, all 79)
Source: Molex part list 0279 · Checked 2026-10-09Original manufacturer part numbers, listed for reference only. These are not LTconnector part numbers; ask us whether we can supply a given number.
- 2031431941
- QSFP-DD cage assembly,1-by-1, 4.40 mm custom fin heat sink, spring fingers, 2 rear legs, press-fit pins
- 2031432015
- QSFP-DD cage assembly,1-by-1, 6.35 mm custom zipper fin heat sink, spring fingers, 1 rear leg, 1 left side light pipe, press-fit pins
- 2031433244
- QSFP-DD cage assembly,1-by-1, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2031433255
- QSFP-DD cage assembly,1-by-1, open top, spring fingers, one rear leg, press-fit pins, robust
- 2031433256
- QSFP-DD cage assembly,1-by-1, open top, spring fingers, two rear legs, press-fit pins, robust
- 2031433349
- QSFP-DD cage assembly,1-by-1, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2031433352
- QSFP-DD cage assembly,1-by-1, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433353
- QSFP-DD cage assembly,1-by-1, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433354
- QSFP-DD cage assembly,1-by-1, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433355
- QSFP-DD cage assembly,1-by-1, PCI fin heat sink, spring fingers, two rear legs, press-fit pins, robust
- 2031436401
- QSFP-DD cage assembly,1-by-1, 4.89 mm custom zipper fin heat sink, spring fingers, 2 rear legs, 4 left side light pipes, press-fit pins
- 2031521926
- QSFP-DD cage assembly,1-by-2, PCI fin heat sink, spring fingers, 1 rear leg per port, 2 left side light pipes, press-fit pins
Show 67 more
- 2031521936
- QSFP-DD cage assembly,1-by-2, 6.50 mm custom fin heat sink, spring fingers, 1 rear leg per port, 1 light pipe per port, press-fit pins
- 2031523253
- QSFP-DD cage assembly,1-by-2, open top, spring fingers, no rear legs, press-fit pins, robust
- 2031523346
- QSFP-DD cage assembly,1-by-2, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2031523347
- QSFP-DD cage assembly,1-by-2, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2031523348
- QSFP-DD cage assembly,1-by-2, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2031523350
- QSFP-DD cage assembly,1-by-2, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033693243
- QSFP-DD cage assembly,1-by-3, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2033693244
- QSFP-DD cage assembly,1-by-3, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2033693254
- QSFP-DD cage assembly,1-by-3, open top, spring fingers, one rear leg, press-fit pins, robust
- 2033693347
- QSFP-DD cage assembly,1-by-3, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033693348
- QSFP-DD cage assembly,1-by-3, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033703243
- QSFP-DD cage assembly,1-by-4, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2033703244
- QSFP-DD cage assembly,1-by-4, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2033703346
- QSFP-DD cage assembly,1-by-4, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033703348
- QSFP-DD cage assembly,1-by-4, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033703349
- QSFP-DD cage assembly,1-by-4, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033703350
- QSFP-DD cage assembly,1-by-4, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033703351
- QSFP-DD cage assembly,1-by-4, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033713243
- QSFP-DD cage assembly,1-by-5, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2033713254
- QSFP-DD cage assembly,1-by-5, open top, spring fingers, one rear leg, press-fit pins, robust
- 2033723243
- QSFP-DD cage assembly,1-by-6, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2033723244
- QSFP-DD cage assembly,1-by-6, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2033723346
- QSFP-DD cage assembly,1-by-6, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033723348
- QSFP-DD cage assembly,1-by-6, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033723350
- QSFP-DD cage assembly,1-by-6, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033693351
- QSFP-DD cage assembly,1-by-3, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433356
- QSFP-DD cage assembly,1-by-1, SAN fin heat sink, spring fingers, two rear legs, press-fit pins, robust
- 2031431988
- QSFP-DD cage assembly,1-by-1, NET fin heat sink, spring fingers, 2 rear legs, press-fit pins
- 2031436501
- QSFP-DD cage assembly,1-by-1, 6.54 mm custom zipper fin heat sink, spring fingers, 2 rear legs, 4 right side light pipes, press-fit pins
- 2031431962
- QSFP-DD cage assembly,1-by-1, 8.90 mm custom fin heat sink, spring fingers, no rear legs, press-fit pins
- 2031431985
- QSFP-DD cage assembly,1-by-1, 5.45 mm custom fin heat sink, spring fingers, 2 rear legs, press-fit pins
- 2031431990
- QSFP-DD cage assembly,1-by-1, 3.40 mm custom zipper fin heat sink, spring fingers, 2 rear legs, press-fit pins
- 2031433351
- QSFP-DD cage assembly,1-by-1, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2031433357
- QSFP-DD cage assembly,1-by-1, NET fin heat sink, spring fingers, two rear legs, press-fit pins, robust
- 2031523244
- QSFP-DD cage assembly,1-by-2, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2031523254
- QSFP-DD cage assembly,1-by-2, open top, spring fingers, one rear leg, press-fit pins, robust
- 2031523349
- QSFP-DD cage assembly,1-by-2, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031526304
- QSFP-DD cage assembly,1-by-2, 21.10 mm custom zipper fin heat sink, spring fingers, 1 rear leg per port, 2 left and 2 right side light pipes, press-fit pins
- 2033693253
- QSFP-DD cage assembly,1-by-3, open top, spring fingers, no rear legs, press-fit pins, robust
- 2033693346
- QSFP-DD cage assembly,1-by-3, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033693349
- QSFP-DD cage assembly,1-by-3, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033693350
- QSFP-DD cage assembly,1-by-3, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033703253
- QSFP-DD cage assembly,1-by-4, open top, spring fingers, no rear legs, press-fit pins, robust
- 2033703254
- QSFP-DD cage assembly,1-by-4, open top, spring fingers, one rear leg, press-fit pins, robust
- 2033713244
- QSFP-DD cage assembly,1-by-5, closed top, spring fingers, one rear leg, press-fit pins, robust
- 2033713253
- QSFP-DD cage assembly,1-by-5, open top, spring fingers, no rear legs, press-fit pins, robust
- 2033713346
- QSFP-DD cage assembly,1-by-5, PCI fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033713347
- QSFP-DD cage assembly,1-by-5, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033713348
- QSFP-DD cage assembly,1-by-5, NET fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033713349
- QSFP-DD cage assembly,1-by-5, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433243
- QSFP-DD cage assembly,1-by-1, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2031433254
- QSFP-DD cage assembly,1-by-1, open top, spring fingers, no rear legs, press-fit pins, robust
- 2031521906
- QSFP-DD cage assembly,1-by-2, 8.90 mm custom zipper fin heat sink, spring fingers, 1 rear leg per Port, 2 left side light pipes, press-fit pins
- 2031521907
- QSFP-DD cage assembly,1-by-2, 4.70 mm custom zipper fin heat sink, spring fingers, 1 rear leg per Port, 2 right side light pipes, press-fit pins
- 2031523243
- QSFP-DD cage assembly,1-by-2, closed top, spring fingers, no rear legs, press-fit pins, robust
- 2033703347
- QSFP-DD cage assembly,1-by-4, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033713350
- QSFP-DD cage assembly,1-by-5, SAN fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033713351
- QSFP-DD cage assembly,1-by-5, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033723253
- QSFP-DD cage assembly,1-by-6, open top, spring fingers, no rear legs, press-fit pins, robust
- 2033723254
- QSFP-DD cage assembly,1-by-6, open top, spring fingers, one rear leg, press-fit pins, robust
- 2033723347
- QSFP-DD cage assembly,1-by-6, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
- 2033723349
- QSFP-DD cage assembly,1-by-6, PCI fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2033723351
- QSFP-DD cage assembly,1-by-6, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2146505018
- QSFP-DD cage assembly,2-by-1, fin heat sink, spring fingers, two rear legs, press-fit pins, for use with glue dot connector
- 2146503001
- QSFP-DD cage assembly,2-by-1, fin heat sink, spring fingers, two rear legs, press-fit pins, for use with retention pin connector
- 2031523351
- QSFP-DD cage assembly,1-by-2, NET fin heat sink, spring fingers, one rear leg, press-fit pins, robust
- 2031433350
- QSFP-DD cage assembly,1-by-1, SAN fin heat sink, spring fingers, no rear legs, press-fit pins, robust
Original part numbers — Molex QSFP-DD connectors and stacked assemblies (part list 0279)
Source: Molex part list 0279 · Checked 2026-10-09Original manufacturer part numbers, listed for reference only. These are not LTconnector part numbers; ask us whether we can supply a given number.
- 2040588112
- QSFP-DD assembly, stacked 2x1, 4.50 mm tapered fin heat sink
- 2040588111
- QSFP-DD assembly, stacked 2x1, 4.50 mm flat top fin heat sink
- 2040588113
- QSFP-DD assembly, stacked 2x1, closed top
- 2027180103
- QSFP-DD surface mount connector, 76 circuits, 56 Gbps, 0.76 µm gold plated
Original part numbers — Molex OSFP connectors and cages (part list, all 30)
Source: Molex product search (molex.com part list) · Checked 2026-10-09Original manufacturer part numbers, listed for reference only. These are not LTconnector part numbers; ask us whether we can supply a given number.
- 2020721200
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, No Lightpipes, Whole Vent, with Press-Fit Pins
- 2020721201
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, No Lightpipes, Partial Vent, with Press-Fit Pins
- 2020721202
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Single Lightpipe, Partial Vent, with Press-Fit Pins
- 2020721203
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Dual Lightpipes, Partial Vent, with Press-Fit Pins
- 2020721204
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Quad Lightpipes, Partial Vent, with Press-Fit Pins
- 2020721205
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, No Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020721206
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Single Lightpipe, Honeycomb Vent, with Press-Fit Pins
- 2020721207
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Dual Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020721208
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Quad Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020721209
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Single Lightpipe, Whole Vent, with Press-Fit Pins
- 2020721210
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Dual Lightpipes, Whole Vent, with Press-Fit Pins
- 2020721211
- OSFP Cage Assembly, 1-by-1, Closed Top, Spring Fingers, Quad Lightpipes, Whole Vent, with Press-Fit Pins
Show 17 more
- 2020739000
- OSFP Cage Assembly, 1-by-2, Closed Top, Spring Fingers, No Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020751200
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, No Lightpipes, Whole Vent, with Press-Fit Pins
- 2020751201
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, No Lightpipes, Partial Vent, with Press-Fit Pins
- 2020751202
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Single Lightpipe, Partial Vent, with Press-Fit Pins
- 2020751203
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Dual Lightpipes, Partial Vent, with Press-Fit Pins
- 2020751204
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Quad Lightpipes, Partial Vent, with Press-Fit Pins
- 2020751205
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, No Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020751206
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Single Lightpipe, Honeycomb Vent, with Press-Fit Pins
- 2020751207
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Dual Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020751208
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Quad Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2020751209
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Single Lightpipe, Whole Vent, with Press-Fit Pins
- 2020751210
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Dual Lightpipes, Whole Vent, with Press-Fit Pins
- 2020751211
- OSFP Cage Assembly, 1-by-4, Closed Top, Spring Fingers, Quad Lightpipes, Whole Vent, with Press-Fit Pins
- 2190722010
- OSFP Cage Assembly, 2-by-1, Closed Top, Spring Fingers, No Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2190723010
- OSFP Cage Assembly, 2-by-1, Open Top, Spring Fingers, No Lightpipes, 4.13 mm Heat Sink, Honeycomb Vent, with Press-Fit Pins
- 2190728441
- OSFP Cage Assembly, 2-by-4, Closed Top, Spring Fingers, Quad Lightpipes, Honeycomb Vent, with Press-Fit Pins
- 2190728442
- OSFP Cage Assembly, 2-by-4, Closed Top, Spring Fingers, Dual Lightpipes, Honeycomb Vent, with Press-Fit Pins
Original part numbers — Molex SFP-DD connectors (part list, all 4)
Source: Molex product search (molex.com part list) · Checked 2026-10-09Original manufacturer part numbers, listed for reference only. These are not LTconnector part numbers; ask us whether we can supply a given number.
- 2047301000
- SFP-DD Surface Mount Connector, 40 Circuits, 56 Gbps, Gold (Au) Plated
- 2048233000
- SFP-DD 1-by-1 Cage Assembly with SUS Spring Fingers, Open Top, Two Rear Legs, with Press-Fit Pins
- 2048233003
- SFP-DD 1-by-1 Cage Assembly with SUS Spring Fingers, PCI Fin Heat Sink, No Rear Legs, with Press-Fit Pins
- 2048263002
- SFP-DD 1-by-4 Cage Assembly with SUS Spring Fingers, Open Top, Two Rear Legs, Raised Base Cage, with Press-Fit Pins
FAQ
How do I check if a Pluggable Optical Module Connectors series matches my current part?
Search by brand or part family using our Cross-Reference Finder, or contact us directly with your current part number -- we'll verify compatibility before recommending a match.
Can Pluggable Optical Module Connectors be customized to a specific spec I need?
Yes. When no exact match exists in our catalog, our manufacturing partners can custom-build a solution to your exact requirement.
Do you provide samples for Pluggable Optical Module Connectors before mass production?
Yes -- we provide samples for your validation before moving to mass supply, so you can confirm fit and function first.
For detailed datasheets or cross-reference comparisons for this series, please contact our technical team.
Don’t see the exact spec you need? See custom manufacturing options →
You May Also Need

High-Speed Backplane Connectors
Ultra-high-density, high-speed backplane connectors for telecom and data center equipment backplane interconnects.

Internal Server High-Speed Interconnects
High-frequency internal server cable assemblies and high-density backplane connectors for high-speed signal transmission inside storage and compute equipment.
Technical Guides
QSFP-DD vs OSFP: Choosing the Right Pluggable Optical Module Form Factor
How QSFP-DD and OSFP pluggable optical form factors differ in size, power budget, and thermal capacity, and how to decide which fits your platform.
High-Speed Connector Routing & Signal Integrity Considerations
The impedance-matching and layout principles that determine signal integrity in high-speed connector applications, and the questions to ask a connector supplier before committing to a design.
